واشر ها اتصالات صنعتی پر کاربردی هستند که در شکل های مختلفی ساخته می شوند. واشر در اتصالات پیچ و مهره ای کاربرد متنوعی دارد. واشر ها معمولا بصورت حلقه ای تخت و گاهی لب پر و بسته به نوع اتصال گاهی بصورت مربعی تولید میشوند. قطر داخلی، قطر خارجی و ضخامت واشر ها بسته به نوع پیچ و مهره ای که در اتصال بکار می رود متفاوت بوده و طبق استاندارد های مختلف و از جنس های مختلف نیز تولید می شوند به عنوان مثال در اتصالات پیچ گل درشت استاندارد DIN6914 مهره استاندارد DIN6915 و واشر استاندارد DIN9616 مورد استفاده قرار می گیرد. لازم به ذکر است در اتصال پیچ و مهره های گالوانیزه و یا آبکاری شده واشر نیز باید طبق استاندارد همان نوع آبکاری را نیز داشته باشد. اهداف مختلفی برای استفاده از واشر ها وجود دارد که دو هدف اصلی تر و مهمتر به نظر می رسند.

مزایای استفاده از واشر

پخش یکنواخت فشار حاصل از اتصال مهره بر روی سطح متصل شونده به منظور جلوگیری از آسیب زدن به سطوح و علاوه بر این شکل شش گوش پیچ یا مهره باعث می شود در حین اتصال و وارد کردن گشتاور اتصال یک حلقه خوردگی بر روی سطح کار پدید آید که وجود واشر برای جلوگیری از خوردگی و ایجاد این حلقه بسیار تاثیر گذار است.

وزن و ابعاد واشر استاندارد
وزن grضخامت sd2 قطر خارجیd1 قطر داخلیسایز واشر
0.4431 mm10 mm5.3 mmM5
1.021.6 mm12 mm6.4 mmM6
1.831.6 mm16 mm8.4 mmM8
3.572.0 mm20 mm10.5 mmM10
6.272.5 mm24 mm13.0 mmM12
8.622.5 mm28 mm15.0 mmM14
11.33.0 mm30 mm17.0 mmM16
14.73.0 mm34 mm19.0 mmM18
17.23.0 mm37 mm21.0 mmM20
18.33.0 mm39 mm23.0 mmM22
32.34.0 mm44 mm25.0 mmM24
42.34.0 mm50 mm28.0 mmM27
53.64.0 mm56 mm31.0 mmM30

انواع واشر

واشر ها چه از نظر کاربری و چه از نظر ابعاد و استاندارد تولید انواع مختلفی دارند. انتخاب نوع واشر بسته به نوع اتصال، موقعیت فیزیکی اتصال، تنش مطلوب و نوع بار وارد بر اتصال اهم از بار استاتیکی و دینامیکی میتواند متفاوت باشد.

بطور کلی انواع واشر ها عبارتند از: واشر استاندارد، واشر های سخت، واشر های بشقابی گرد، واشرهای چهارگوش، واشرهای اریب، واشر فنری، واشر های بار محور و واشر لب پر. مطالعه انواع واشرها

واشر فنری

واشرهای فنری استاندارد طبق استاندارد DIN127 تولید می شوند و در اتصالات پیچ و مهره معمولا همراه با واشر تخت استفاده شده و به منظور افزایش تنش اولیه اتصال و همچنین قفل کردن سیستم بکار می وند.

واشر فنری

واشر تخت استاندارد USS

واشر تخت استاندارد USS یا استاندارد آمریکایی از قطر خارجی و ضخامت بیشتری نسبت به واشر تخت استاندارد متریک برخوردار هستند و در قطر برابر وزن بیشتری نیز دارند.

واشر تخت استاندارد USS

واشر استنلس استیل A2

انواع واشر های استنلس استیل گرید A2 که از استنلس استیل 304 با حدود 18 درصد کروم و 8 درصد نیکل تشکیل شده و مقاومت در برابر عوامل خورنده محیطی بالاخص رطوبت بالا را دارد. واشر استنلس استیل 304 برای محیط های نمک دارد و کلرید دار مقاومت طولانی مدت ندارند. این واشر ها بصورت تخت و فنری از سایز M5-M36 تولید می شوند

واشر استنلس استیل A2

واشر استنلس استیل A4

گرید A4 از واشر از استنلس استیل 316 ساخته شده که در ترکیب خود 18 درصد کروم، 8 درصد نیکل و 2 درصد مولیبدنیوم دارد. این گرید از واشر مقاومت خوردگی بسیار بالایی در محیط های مرطوب، اسید رقیق و حتی نمک دار رقیق دارد و بدلیل وجود مولیبدنیوم در ترکیب خود در مقایسه با گرید A2 در محیط های کلرید دار و نمک دار مثل محیط های دریایی نیز مورد استفاده قرار می گیرد. واشر های استنلس استیل 316 نیز بصورت تخت و فنری و در سایز های M5-M36 تولید می شوند که ضخامت آن ها نیز از استاندارد تولیدی تبعیت می کند.

واشر استنلس استیل A4
پیچ و مهره
واشر تخت استاندارد

واشر تخت استاندارد

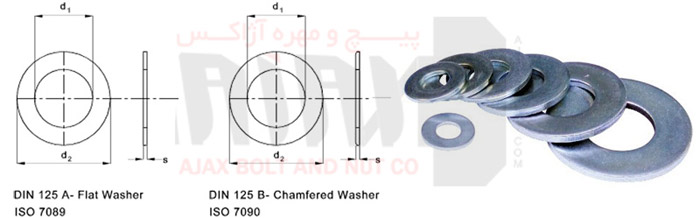

واشر های تخت استاندارد که در اتصالات پیچ های شش گوش DIN933, DIN931 و آلن DIN912 بسته می شوند معمولا طبق استاندارد DIN125 تولید می شوند و زیر سر پیچ و یا قبل از مهره به منظور پخش یکنواخت تنش بکار می روند. واشر های تخت می تواند مانند پیچ و مهره اتصالی از کلاس و گرید های مختلفی تولید شده و با آبکاری گالوانیزه سرد و گرم و داکرومات عرضه شوند. همچنین واشر تخت در دو شکل کاملا تخت کلاس A و پخ خورده کلاس B تولید شود
